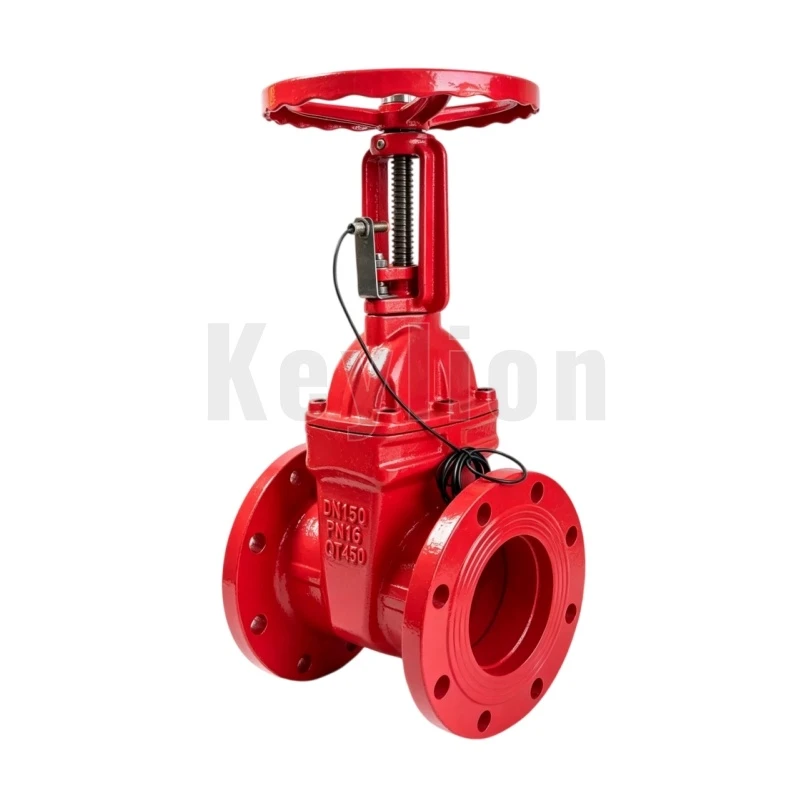

신호 게이트 밸브
모니터링된 OS&Y 또는 감독된 방화 게이트 밸브라고도 알려진 Keylion® 신호 게이트 밸브는 자동 스프링클러 시스템의 핵심 제어 구성요소로 널리 사용됩니다. 나사산이 있는 상승 스템에 전기 탬퍼 스위치를 장착했습니다. 작업자가 핸드휠을 돌려 웨지를 닫으면 스위치는 즉시 건물 화재 경보 패널에 신호를 보냅니다.
이 기계-전기 피드백은 비상 상황에 대비하여 물 공급을 완전히 열어두고 NFPA 안전 표준을 충족합니다. 많은 계약업체에서는 건물 거주자를 보호하기 위해 실시간 밸브 상태 모니터링이 필요한 펌프실과 스탠드파이프 헤더 내부에 이러한 감시 밸브를 배치합니다.
제품 설명
| 매개변수 | 사양 |
| 제품명 | 시그널 OS&Y 게이트 밸브(외부 나사 및 요크) |
| 상표 | 킬리온® |
| 크기 | DN50 - DN300(2" - 12") |
| 작동 압력 | PN10/PN16/PN25/200PSI/300 PSI/150LB |
| 플랜지 드릴링 | AWWA/ANSI/BS/DIN/JIS |
| 본체 재질 | 연성이 있는 철 |
| 신호 스위치 유형 | 내장 탬퍼 스위치 |
| 작동 온도 | 0도 ~ 80도(32도 F ~ 176도 F) |
설치 팁
귀하의 팀이 이 신호 게이트 밸브를 파이프라인에 볼트로 고정할 때 작업을 완료하기 전에 신호 스위치의 배선을 다시 확인하십시오. 현장에서 흔히 볼 수 있는 실수 중 하나는 신호 케이블을 너무 세게 당기는 것인데, 이로 인해 스템이 최대 이동 높이에 도달하면 내부 와이어가 끊어질 수 있습니다. 브래킷 근처에 약간의 느슨한 고리를 두는 것이 좋습니다. 또한 특히 습한 지하실 펌프실에서 와이어 진입점 내부에 습기가 쌓이지 않도록 스위치 하우징 방향을 확인하십시오.
유지 관리와 관련하여 웨지가 고착되지 않고 신호가 여전히 올바른 위치에서 작동하는지 확인하기 위해 밸브를 1년에 두 번 주기만 하면 됩니다. 핸드휠을 처음 두 번 회전하는 동안 알람이 울리지 않으면 스위치 암을 약간 조정해야 할 수 있습니다. 대량 주문의 경우 일반적으로 운송 손상을 방지하기 위해 스위치 어셈블리 주위에 추가 패딩을 씌운 강화 합판 상자에 포장합니다.
FAQ
Q: 시그널 게이트 밸브의 목적은 무엇입니까?
신호 게이트 밸브는 물 흐름을 제어하거나 차단하는 동시에 열림 또는 닫힘 상태를 전자적으로 추적하는 데 사용됩니다. 감독용 탬퍼 스위치가 장착되어 있어 누군가가 밸브를 닫거나 조작하면 중앙 화재 제어반에 전기 경보가 다시 전송됩니다. 이 설정은 중요한 화재 진압 배관이 실수로 차단되는 것을 방지합니다.
Q: 신호 게이트 밸브는 어떤 화재 예방 시나리오에 사용됩니까?
우리는 일반적으로 상업, 산업 및 고층 화재 방지 프로젝트에 신호 게이트 밸브를 적용합니다. 일반적인 설치 위치는 다음과 같습니다.
모든 건물 바닥에 일관된 물 공급을 보장하기 위한 화재 스프링클러 공급 라인.
주 급수관이 의도치 않게 차단되는 것을 방지하기 위해 소방 펌프 흡입 및 배출 라인.
비상 준비를 위해 지속적인 밸브 상태 모니터링이 필요한 소화전 및 스탠드파이프 시스템.
Q: NFPA에서 OS&Y 밸브를 요구하는 곳은 어디입니까?
NFPA 13 및 NFPA 20에 명시된 바와 같이 난류를 방지하기 위해 소방 펌프 흡입 라인, 스프링클러 주 공급 라인 및 급수 제어 밸브에 OS&Y 밸브를 장착해야 합니다. 이러한 밸브에는 전자 감독이 필요하므로 비상 상황 발생 시 열린 상태로 유지되어 화재 진압에 대비할 수 있습니다.
